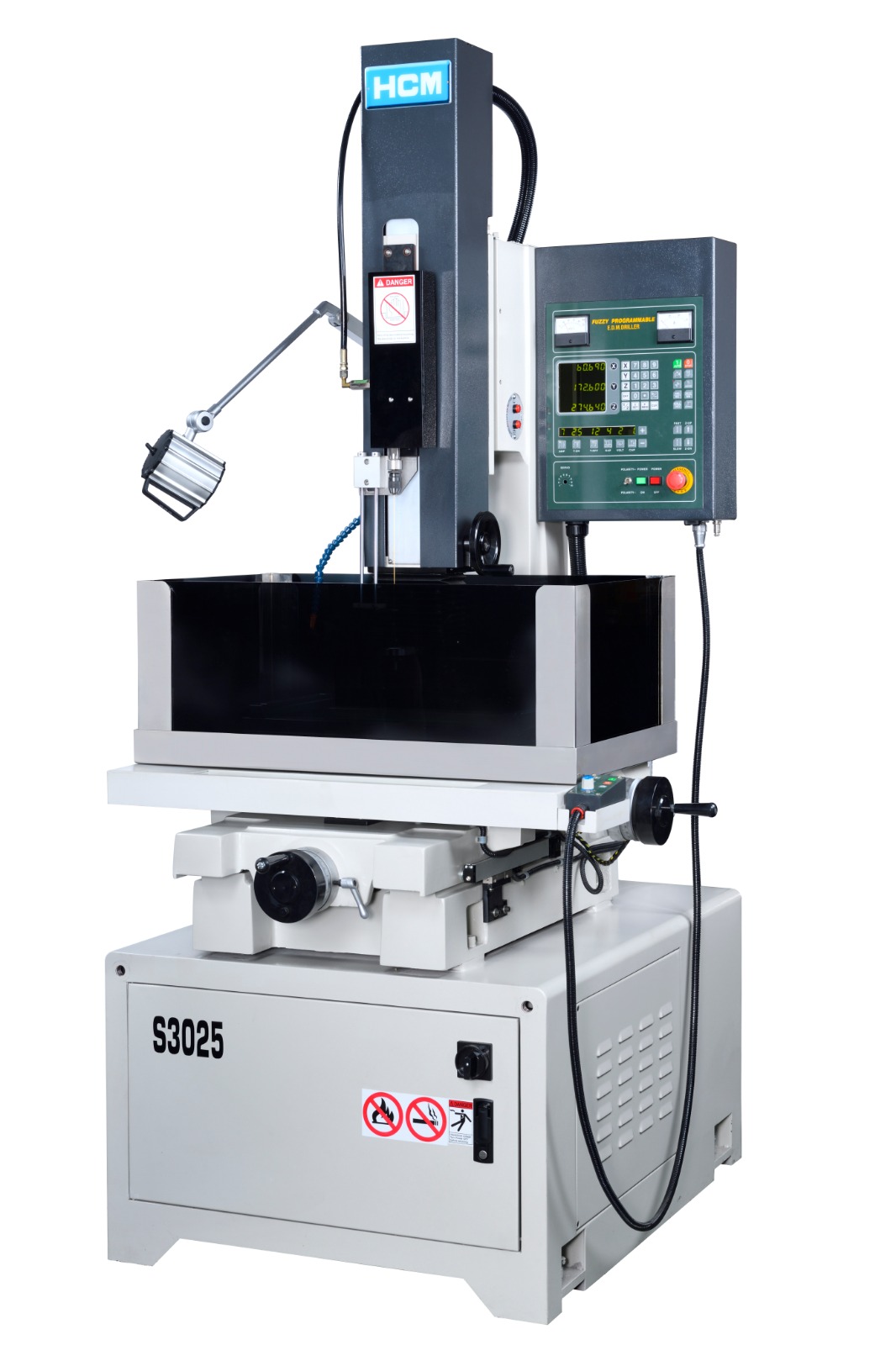

S3025

DZNC 細孔機系列

S3025

DZNC

XYZ軸行程: 300x250x350mm (12"x10"x14")
W軸行程: 200 mm (8")
工作台: 600x300 mm (24"x12")
最大工件: 850x530x300 mm (34"x21"x12")
最大工件重: 400 kg
工作台至眼模板距離: 0-350 mm (0-14")
機台外觀尺寸: 900x1140x2200 mm (35"x45"x87")
機器淨重: 1000 kg
電極直徑: 0.2~3.0 mm
水箱容量: 20公升


  • 以微電腦控制OSC震盪輸出，加工速度快，可完成高精度之細加工。
  • 只須輸入所需之電流段數，其餘之加工參數即可自動設定完成。
  • 使用純水當加工液，無公害。
  • 加工中，可任意修改加工參數。
  • 可選擇高速或低損耗加工方式。
  • 適用於高硬度之合金金屬，及各種不規則形狀、球面、曲面。
  • 本機有斷電記憶功能,停電後可自動儲存所有加工資料及加工位置值。
  • 斷電記憶功能十年。
  • 可做加工深度設定。
  • 智慧型可程式深孔加工機，提供您多元化的選擇。只要輸入加工電流即可自動設定其餘加工參數，簡易的操控特性，輕易達成高品質的加工。



  • 《 DZNC細孔放電機標準附件 》
    工具箱*1PC
    電極導具 1mm*1PC
    電極銅管 1mm*10PCS
    石英工作燈*1SET
    輔助加工液噴嘴*1SET
    過濾網
    精密電極夾頭
    XY軸 光學尺
    Z 軸編碼器
    XYZ精密級滾珠螺桿
    平行墊塊*1組

    《 DZNC 細孔放電機特殊附件 》
    電極眼模(其他規格)
    電極銅管(其他規格)
    ER型精密筒夾，可從0.2mm夾至6.35mm
    浸水式水槽加過濾水箱
    75A 電流升級
    樹脂瓶濾水系統及水箱

  • 機械特性

  • 機械結構採用先進電腦 (CAD)輔助設計，擁有較寬的底座、中座和船型座，即使在重負荷之下機體結構也不易變形，確保機台加工精度。
  • 工作台面經過高週波熱處理、硬度高，表面不易磨損。
  • XY軸均採用精密級滾珠螺桿、傳統輕巧，精密度高。
  • 機體採用台灣製高級強韌鑄鐵FC35，經自然風化並調質應力消除…等處理，剛性強、不變形，確保加工精度。
  • 主軸設計採用線性滑軌，永保精密度及耐用性。
  • 機械結構均經電腦抗拉、抗壓、反應力等分析設計，永保機械精密度。
  • 滑軌採用V型與平面設計，並使用TURCITE-B 耐磨片，於重壓下滑動輕巧，精度特佳。
  • 三軸光學尺均採用 FAGOR 1μ or 5μ光學尺閉迴路位置控制，無干擾性。
  • 和成放電加工機從軟體研發、硬體設計、鑄件鏟花、機台噴漆、機械組裝、電路配線、電氣箱組裝、機台試機全由本公司人員把關製成，品質百分百。
  • 機器噴漆過程都在有水牆密閉無灰塵狀態下，經補速鋼土後，再進行噴漆，確保機台久後，在噴漆部位不易整片脫落烤漆。
  • 機台配線，電器箱配線、都採用CE歐規配製，每條線路都明確編上編號，已確保往後維修容易辨別線路，電路線及IC板接觸點都以螺絲鎖上，可避免接觸不良或氧化現象產生，外圍線路都以黑色鋼絲管穿附，避免遭到外力破壞，或潮濕所引起的漏電。
