細孔放電加工（EDM Drilling），又稱為細孔放電、EDM 鑽孔或 Small Hole EDM，是利用電氣放電原理，在導電材料上進行精密孔加工的一種非傳統加工技術。

與傳統鑽孔使用刀具直接切削工件不同，細孔放電加工是利用電極與工件之間產生受控的脈衝放電，使工件材料局部熔融、汽化並被加工液帶走，逐步形成所需要的孔洞。

由於加工過程不需要傳統鑽頭直接切削工件，因此細孔放電特別適合應用於高硬度材料、淬火後材料、硬質合金，以及傳統機械加工較難處理的精密零件。

對於模具製造、線切割加工、精密零件、航空航太及其他需要精密小孔的製造業而言，EDM Drilling 是重要的加工技術之一。

什麼是細孔放電加工？

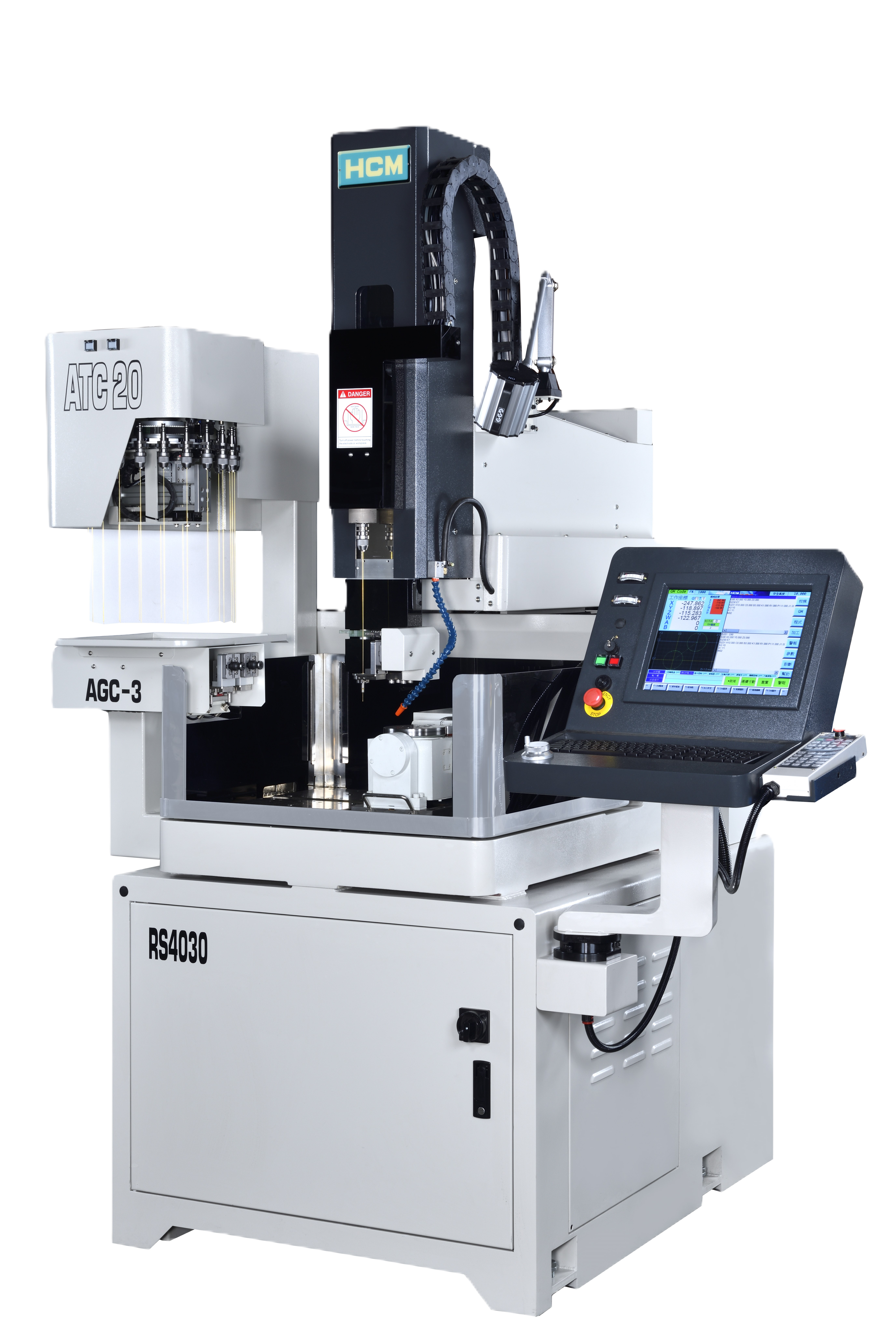

細孔放電加工機是一種專門用於小孔、深孔及精密孔加工的 EDM 設備。

加工時，細長的管狀電極接近工件，在電極與工件之間維持適當的放電間隙。當加工條件達到放電要求時，電極與工件之間會產生連續的脈衝放電。

每一次放電都會去除非常少量的材料。隨著電極持續進給，材料逐步被侵蝕，最後形成所需的孔。

因此，細孔放電加工並不是利用鑽頭的機械切削力來「鑽」孔，而是透過電能轉換成熱能，以放電侵蝕的方式進行加工。

這也是 EDM Drilling 與傳統機械鑽孔最大的不同之一。

細孔放電加工的工作原理

細孔放電加工主要可以理解為以下幾個步驟：

1. 電極定位

首先將工件固定於工作台上，並利用 CNC 控制系統將電極移動至指定加工位置。

電極與工件之間必須保持適當的加工間隙，以確保放電能夠穩定進行。

2. 產生脈衝放電

當電極接近工件至適當距離後，放電電源提供脈衝電能。

在加工液環境下，電極與工件之間形成電氣放電，產生局部高溫。

3. 材料侵蝕

放電產生的熱能會使工件表面局部熔融甚至汽化。

大量微小的放電作用持續進行後，材料逐漸被去除，形成孔洞。

4. 加工液排屑與冷卻

細孔加工時會產生大量加工屑，如果加工屑沒有及時排出，容易影響放電穩定性。

因此加工液除了具有冷卻作用，也負責將加工區域中的侵蝕產物帶離。

穩定的排屑與沖液條件，是影響細孔放電加工效率及加工穩定性的重要因素。

細孔放電與傳統鑽孔有什麼不同？

傳統鑽孔主要依靠鑽頭的旋轉及切削力去除材料。

當加工材料硬度提高，或者孔徑非常小、孔深較深時，傳統鑽削可能會面臨刀具磨耗、斷刀、排屑及加工變形等問題。

細孔放電加工則利用電氣放電侵蝕材料，因此加工過程中的機械切削力非常低。

兩種加工方式各有適用範圍，實際選擇仍應根據材料、孔徑、孔深、精度、加工數量及生產需求進行評估。

細孔放電加工的主要特點

• 適合導電金屬材料
• 可加工高硬度及淬火後材料
• 適合小孔及深孔加工
• 加工過程不依賴傳統刀具切削
• 可應用於複雜或特殊加工位置
• 適合作為線切割加工的起始孔加工方式
• 可應用於精密模具及特殊零件加工

細孔放電可以加工哪些材料？

只要材料具有導電性，通常即可評估使用 EDM Drilling 進行加工。

常見材料包括：

模具鋼

淬火後的模具鋼具有較高硬度，傳統鑽孔可能需要使用特殊刀具及加工條件。

細孔放電可以利用放電侵蝕方式加工，因此在模具製造領域具有相當重要的應用價值。

不鏽鋼

不鏽鋼廣泛應用於機械、醫療及精密零件。

對於小孔及特殊孔加工，可以根據工件材料及加工需求選擇適當的 EDM 加工條件。

硬質合金

硬質合金具有高硬度及耐磨耗特性，是傳統機械加工較具挑戰性的材料之一。

EDM 利用放電侵蝕材料，因此可用於硬質合金的精密孔加工。

其他導電材料

銅、鋁、鈦合金及其他導電金屬，也可以依照材料特性及加工要求評估 EDM Drilling 製程。
